Узел перекачки и учета нефтепродуктов УПН-40

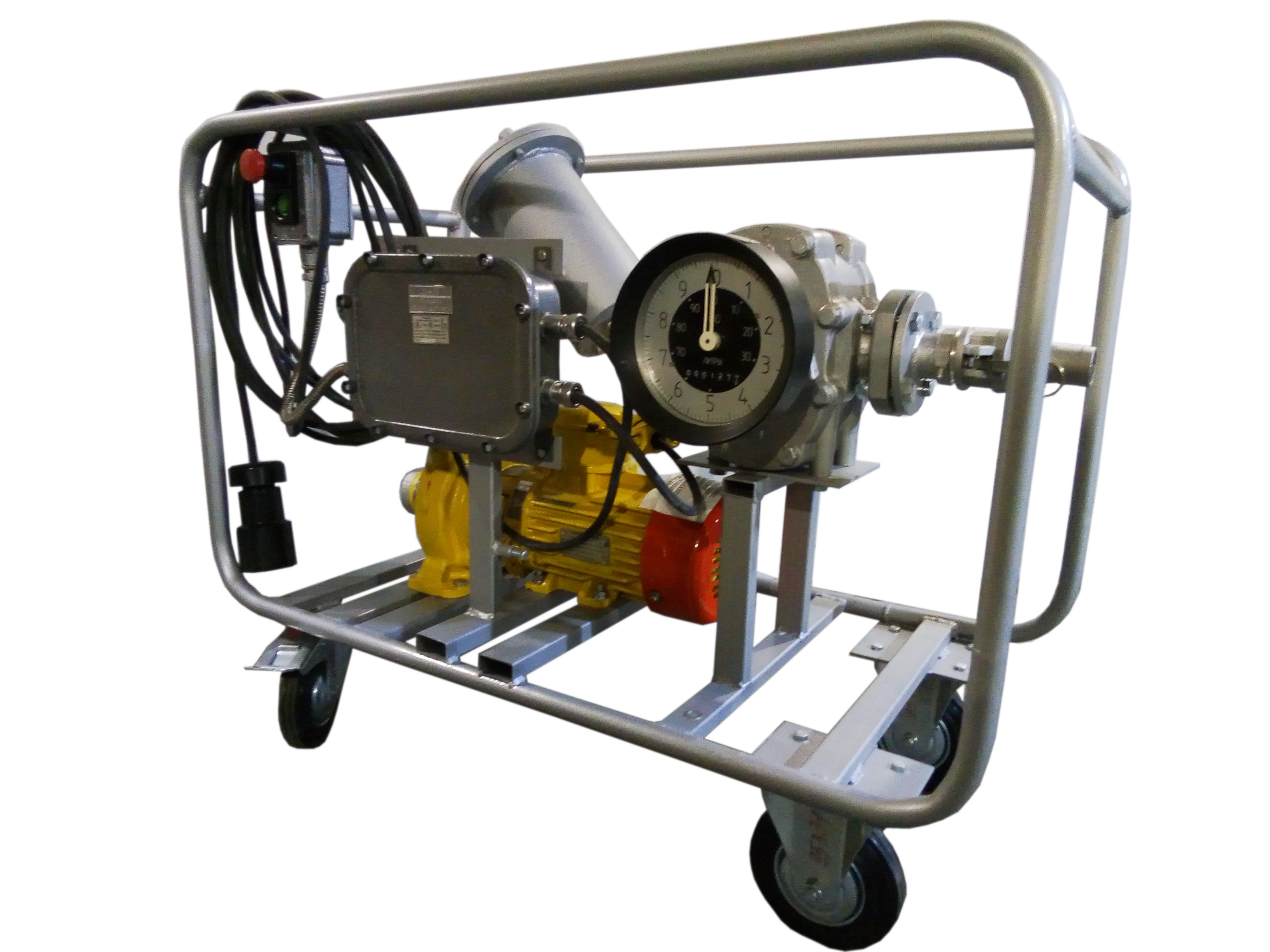

Узел перекачки нефтепродуктов УПН-40

Узел перекачки нефтепродуктов УПН-40 предназначен для перекачивания и учета нефтепродуктов (светлых). А также выполнения других технологических операций на нефтебазах и АЗС. Комплекс измерительный является передвижным и выполнен во взрывозащищенном исполнении. Подсоединение к патрубку насоса - шланговое, к счетчику - фланцевое. Данный комплекс в комплектации с электронасосным агрегатом, предназначен для нижнего налива / слива светлых нефтесодержащих продуктов из автоцистерн, также перекачки / учета их на нефтехранилищах, нефтебазах, трубопроводах для передачи сырой нефти и других комплексных объектах.

Комплектация УПН-40:

• Насос консольно-моноблочный КМ 65-40-140Е – 1 шт.
• Счетчик жидкости ДД-40/0,6-СУ кл. 0,25 ДТ – 1 шт.
• Фильтр ФЖУ-40/0,6 (сварной; условный проход 40 мм) – 1 шт.
• Пост управления кнопочный типа ПВК-25ХЛ1 – 1 шт.
• Взрывозащищенная вилка кабельная ВВК16-4В1 (380-415В, АС) - 1 шт.
• Розетка кабельная переносная (ВРК) РК16-4В1 – 1 шт.
• Коробка соединительная КП-48 -1 шт.
• Модуль управления насосом -1 шт.
• Камлок алюм. А-300 3” (75 мм) - 1 шт.
• Камлок алюм. С-300 3” (75 мм) - 1 шт.
• Камлок алюм. DC- 300 3” (75 мм) – 1 шт.
• Камлок алюм. A-150 1 ½ (38 мм) -1 шт.
• Камлок алюм. C- 150 1 ½ (38 мм) – 1 шт.
• Камлок алюм. C- 150 1 ½ (38 мм) – 1 шт.
• Хомут силовой одноболтовой 48-51 мм – 2 шт.
• Хомут силовой одноболтовой 86-91 мм – 2 шт.
• Рукав напорный –всасывающий Б-2-75 мм 0,3 Мпа ГОСТ 5396-76 - 10 м.
• Рукав напорный с нитяным усилием 40х51,5 мм (16 атм) ГОСТ 10362-2017 - 10 м.
• Кран топливораздаточный РКТ-32 – 1 шт.
• Колесо поворотное – 2 шт.
• Колесо не поворотное 2 шт.
