Насосы КМ-Е для нефтепродуктов (бензин, ДТ) консольные моноблочные

Назначение насосов КМ-Е :

Электронасосы центробежные консольные КМ-Е предназначены для перекачивания нефтепродуктов  (бензин, керосин, дизтопливо и др.) температурой от -40ºС до +50ºС, вязкостью до 10-4 м² /с (100 сСт), с содержанием твердых взвешенных частиц в количестве не более 0,2 % и размером не более 0,2 мм.

Электронасосы относятся к восстанавливаемым изделиям и выпускаются в категории размещения 2 ГОСТ15150-69 в климатическом исполнении:

• У (от -45ºС до +40ºС),
• УХЛ (от -60ºС до +40ºС),
• ХЛ (от -60ºС до +50ºС) .

Допускается работа электронасосов на перекачивании жидкостей температурой, соответствующей температуре окружающей среды, при поставке их в районы УХЛ, ХЛ.

Электронасосы КМ-Е - взрывозащищенные, с асинхронными трехфазными электродвигателями с короткозамкнутым ротором (двигатели индукционного типа), имеющими маркировку взрывозащиты: Ех, 1ExdIIBT4, и предназначены для эксплуатации во взрывоопасных зонах помещений и наружных установках классов 1 или 2 по ГОСТ 30852.9-2002 (МЭК 60079-10:1995), в которых могут образовываться взрывоопасные смеси горючих газов или паров с воздухом, относящихся к категориям IIA и IIB и группам взрывоопасных смесей Т1, Т2, Т3 и Т4 по ГОСТ 30852.5-2002 (МЭК 60079-4:1975). Электронасосы не предназначены для применения на объектах подземных выработок шахт, рудников и их наземных строений.

Электронасосы относятся к взрывобезопасному электрооборудованию Группы II и имеют маркировку взрывозащиты: Ех II Gb с Т4 - неэлектрической насосной части; Ех II Gb II B Т4 - электронасососа (изделия); где Ех - специальный знак взрывобезопасности, II – группа оборудования; Gb – уровень взрывозащиты; с – вид взрывозащиты (защита конструкционной безопасностью); II B – категория взрывоопасной смеси; Т4 – температурный класс; Х – особые условия безопасного применения - добавляется для электронасосов типа КМС.

Внимание! Допустимо применение электронасосов и агрегатов электронасосных для перекачивания невзрывоопасных жидкостей: воды (кроме морской) из водоемов и резервуаров промышленного и сельского водоснабжения и других жидкостей, сходных с водой по плотности, вязкости и химической активности, с установкой торцевого уплотнения для соответствующего типа и температурного диапазона перекачиваемой жидкости. Температура перекачиваемой жидкости от 0ºС  до 85ºС. Содержание твердых взвешенных частиц в количестве не более 0,2% и размером не более 0,2мм.  Электронасосы для перекачивания невзрывоопасных жидкостей изготавливаются в климатическом исполнении У, категории размещения 2, согласно ГОСТ 15150-69. В условное обозначение таких электронасосов добавляется индекс «В» (В – для перекачивания невзрывоопасных жидкостей).

Область применения насосов КМ-Е :

• нефтехимические и нефтеперерабатывающие производства;
• технологические линии для подачи топлива и перекачивания нефтепродуктов;
• перекачивающие насосные станции;
• технологические процессы;
• нефтебазы;
• АЗС;
• на складах ГСМ и насосных станциях для перекачки нефтепродуктов;
• системы экстрагирования масла.

Конструкция насосов КМ-Е :

Электронасос КМ-Е – горизонтальный, центробежный моноблочного типа. Основными деталями и сборочными единицами насоса являются: рабочее колесо, торцевое уплотнение, корпус , вставка.

Рабочее колесо  одностороннего входа, крепится на валу электродвигателя с помощью специальной гайки. Корпус имеет всасывающий и напорный патрубки. Стандартное направление всасывающего патрубка – горизонтальное, напорного – вертикальное.

Электронасосы типа КМ состоят из электродвигателя и насоса, установленного на валу и фланце электродвигателя. Электронасосы типа КМ  монтируются на опорной раме.

Вращение вала – по часовой стрелке, если смотреть со стороны электродвигателя.

Тип уплотнения электронасосов определяется зоной установки насоса и свойствами перекачиваемой среды.

Электронасосы КМ-Е укомплектованы  уплотнениями :

• двойным торцевым уплотнением - «ТД»,
• одинарным торцевым уплотнением со вспомогателным уплотнением (манжета) - «ТМ»,
• одинарным торцевым уплотнением со вспомогательными уплотнительными элементами –  «Т3».

Уплотнение вала электронасоса  двойным торцевым уплотнением (ТД) с установкой на валу по схеме «тандем» - это два одинарных уплотнения, установленных последовательно друг за другом. Первая ступень – первое одинарное уплотнение, установленное в камере с перекачиваемой жидкостью, вторая ступень – второе одинарное уплотнение, установленное в камере с Тосолом. Охлаждение первой ступени торцевого уплотнения осуществляется перекачиваемой жидкостью, охлаждение второй ступени уплотнения за счет смазочноохлаждающей жидкости в сосуде-бачке.

Электронасосы типа КМ с двойным торцевым уплотнением (ТД) комплектуются системой смазки и охлаждения (сосуд - бачок торцевых уплотнений) и их конструкцией предусматриваются места под установку датчиков контроля:

• температуры подшипников;
• вибрации;
• уровня смазочно-охлаждающей жидкости в сосуде-бачке;
• «сухого хода» (контроль наличия продукта).

Состав насосов КМ-Е с двойным торцевым уплотнением :

• Электронасос с двойным торцевым уплотнением;
• Система подвода охлаждающей (затворной) жидкости в узел торцевого уплотнения,
• Манометр,
• Мановакуумметр,
• Пост управления с кнопками "Пуск", "Стоп", "Аварийный стоп",
• Опорная рама с экологическим поддоном,
• Комплект ответных фланцев.

По требованию заказчика возможно доукомплектование электронасоса следующим оборудованием:

• Автоматизация насосного агрегата:
  • Комплект датчиков,
  • Контроллер сбора информации,
  • Контроллер управления насосным агрегатом.
  • Шкаф управления насосным агрегатом,
• Компенсаторы на напорном и всасывающем патрубках,
• Запорная арматура (по желанию заказчика).

Особенности и преимущества насосов КМ-Е :

• Простота и надёжность конструкции — обеспечивает долговечность эксплуатации электронасоса, низкая стоимость ремонта и обслуживания;
• Двойное торцевое уплотнение маслобензостойкое проверенного импортного производителя — исключение протечек перекачиваемой жидкости в корпус электродвигателя;
• Более высокий КПД — получение высоких характеристик электронасоса с наименьшими электрозатратами;
• Агрегатируются взрывозащищёнными электродвигателями АИМ собственного производства — облегчает ремонт и обслуживание;
• Долгосрочный средний ресурс до капитального ремонта — 30000 часов в течение срока службы (10 лет);
• Невысокая цена электронасоса.

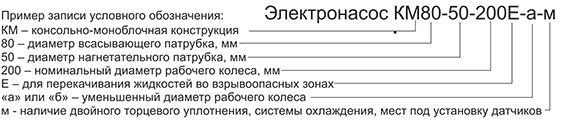

Условное обозначение насосов КМ-Е :

Примеры условного обозначения электронасосов при заказе, в переписке и документации другого изделия, в котором они могут быть применены:

«Электронасос КМ 80-65-140 Е-а-м-ТД -У2 ТУ 3631-120-75666544-2007»

• К – консольный насос;
• М – моноблочный насос;
• 80 – диаметр всасывающего патрубка, мм;
• 65 – диаметр нагнетательного патрубка, мм;
• 140 – номинальный диаметр рабочего колеса, мм;
• Е – перекачивание жидкостей во взрывопожароопасных зонах (взрывозащита);
• а - индекс обточки рабочего колеса («а»-уменьшенный диаметр, «б»- наименьший диаметр )
• м  – индекс модернизации;
• ТД – тип уплотнения (ТД -  торцевое двойное типа тандем, ТМ – уплотнение торцевое одинарное со вспомогательным; ТЗ - одинарное торцевое уплотнение со вспомогательными уплотнительными элементами);
• У – климатическое исполнение;
• 2 – категория размещения.

При поставке электронасосов для перекачивания растворителей, близких по техническим характеристикам к нефтепродуктам, в условное обозначение добавляется индекс «Р» (после индекса идентификации типа уплотнения).

 Электронасосы с индексом «В» могут эксплуатироваться на взрывопожароопасных объектах, но только для перекачивания невзрывоопасных жидкостей.
